鍋爐消聲器

一、鍋爐消音器用途：

  鍋爐排氣等有關熱力設備的蒸汽排放所發出的噪聲，遠遠超過了我國所頒布《工業企業廠界環境噪聲排放標準》規定的數值（見附錄）。為此，鍋爐消音器主要使用與發電、化工、冶金、紡織等工業部門中的鍋爐汽輪機等熱力設備蒸汽排放的有效消聲。本鍋爐消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便的優點。根據用途的不同如下幾種形式：

二、鍋爐消音器原理：

    鍋爐排汽消聲器是主要建立在“小孔噴注”理論和阻抗擴容吸聲的消聲原理，鍋爐蒸汽排放一般流速快，氣流噪聲高，需先以通孔擴流，經過多次通孔后的蒸汽在抗性擴張室得到降壓降流，氣流再經小孔噴出，噴出后其各倍頻帶的聲功率已降低，而聲壓級的頻率被推高到20000Hz以上范圍，其噪聲大為削弱，但部分頻率的二次噪音還需要進一步消聲，我們在擴張室外加裝阻性吸聲棉結構，它根據降壓體所發出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，消聲量可達30-50分貝。使之達到《工業企業噪聲標準》要求。

三、鍋爐消音器特點：

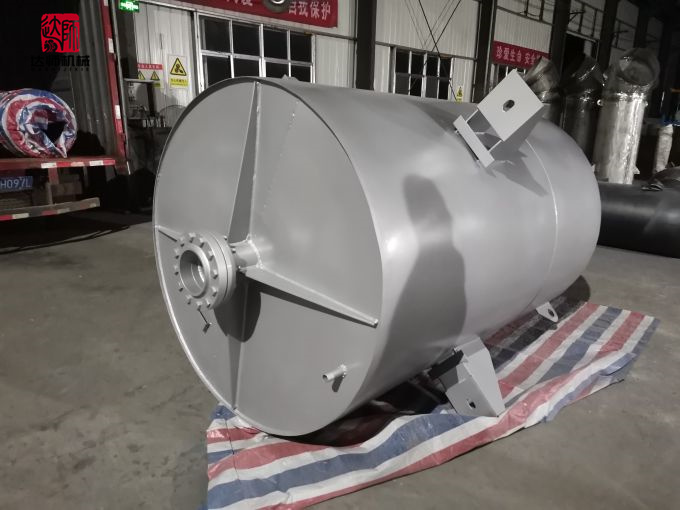

1：鍋爐消音器

  對于鍋爐等熱力裝置的安全門，其排汽即應避免過大的噪聲，更應讓汽流順利排出，為此，以往常見的多級節流及小孔噴注的消聲手段應不宜采用，這種限制歷來是安全門消音器的設計難點，也是安全門消音器消聲效果差的原因。本鍋爐消音器用于安全門的消音器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、噴、阻消聲機理，達到了消聲效果。

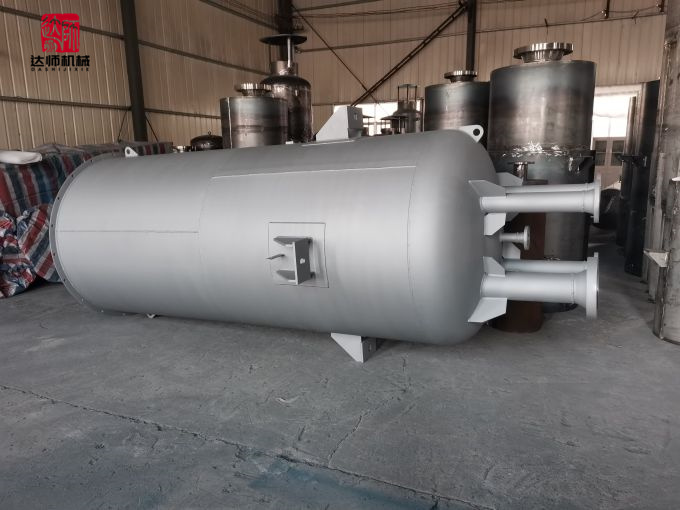

2：鍋爐點火排汽消聲器

  為抑制高壓汽流排放噪聲，當前已具有多種形式的消音器，其原理大多采用多級節流降壓，由于其結構復雜、重量大、難以解體檢修，因而限制了其應用范圍。本型結構的消音器克服了上述缺點。

本型排汽消音器系綜合了合理的消聲原理所設計。高壓蒸汽在排汽消音器內經一次控流后進入降壓體經大容積擴壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸原因，使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所是設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量要達36～50分貝。

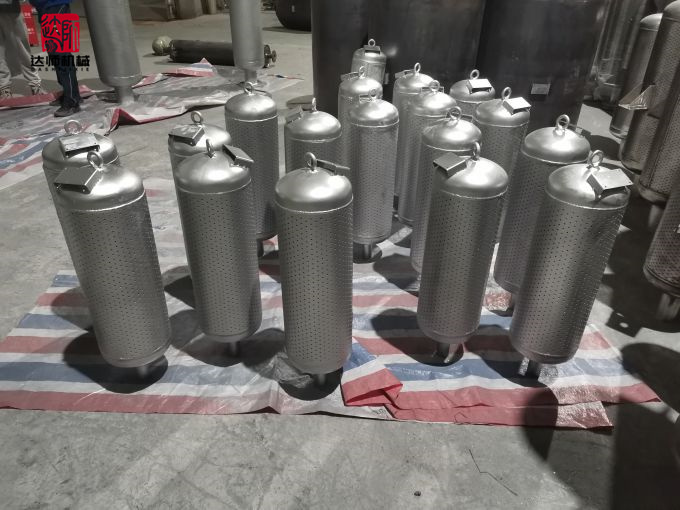

3：低壓蒸汽消聲器

   各工礦企業使用著大量1.6MPa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助氣器、汽輪油泵、鍋爐連續排污、定期排污膨脹器等。上述設備的排汽管要求配置結構輕便、安裝更方便的消音器。本廠針對不同的消聲對象，設計有除氧器系列、背壓式汽輪幾系列及其它系列產品，可滿足用戶的要求。

上述排汽消聲器其消聲效果能滿足GB12348－2008《工業企業廠界環境噪聲排放標準》要求，已在國內獲得了廣泛的應用。

四、鍋爐消聲器產品系列及外形尺寸：

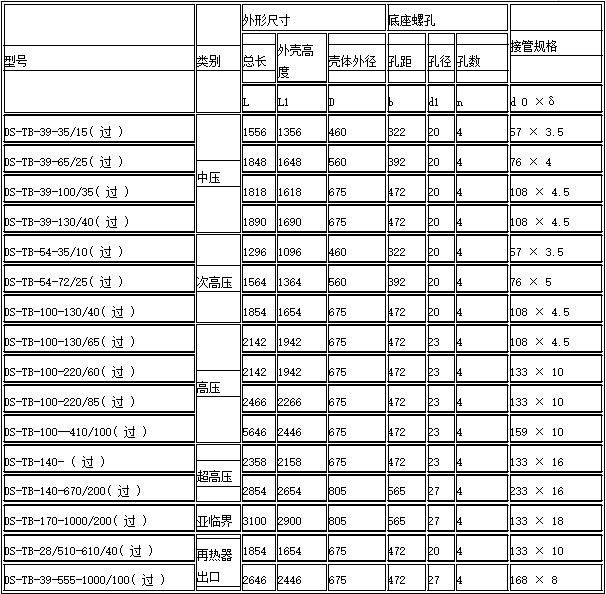

1：鍋爐消聲器（過熱蒸汽用）

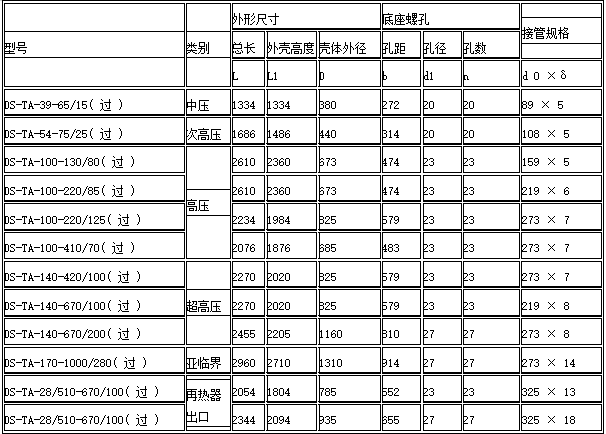

2：鍋爐點火排汽消聲器（過熱蒸汽用）

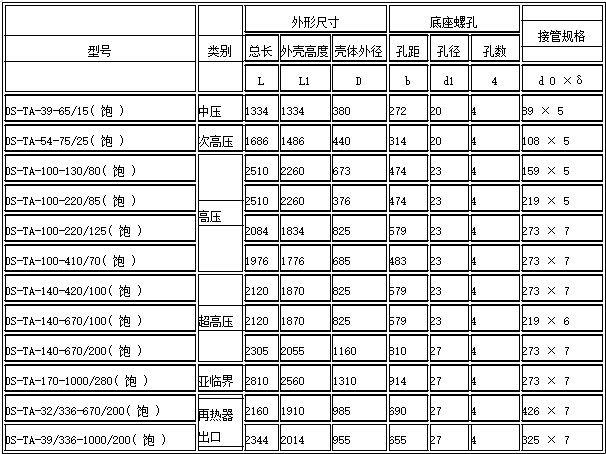

3：鍋爐汽包安全門排汽消聲器（飽和蒸汽用）

五、鍋爐消聲器訂貨選型須知：

   本排汽消聲器系列是按照用戶的蒸汽排放對象及排放要求精心設計的，為此，只有產品與排放對象、蒸汽參數及排放量想符合才能獲理想的消聲效果。因此，在訂購消音器時必須提供下列參數：
①對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度；
②使用對象（如用于鍋爐過熱點排放或汽包安全門排放等）；
③排放量T/H；
④原有的排汽管外徑、壁厚；
⑤如需委托本廠進行安裝設計，則應提供原排汽管路安裝圖。
   對本產品說明書中未列如的型號，用戶可以提供上述有關資料，有本廠代為選型。
六、鍋爐消聲器安裝須知：

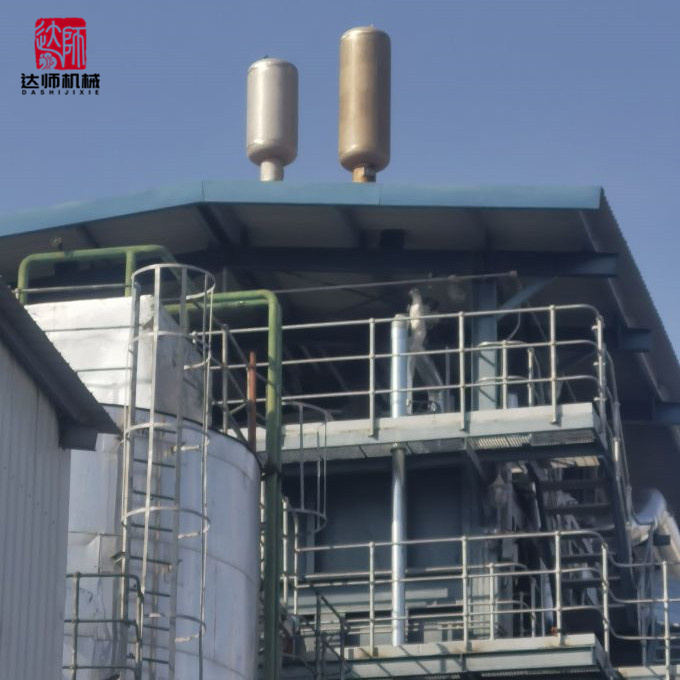

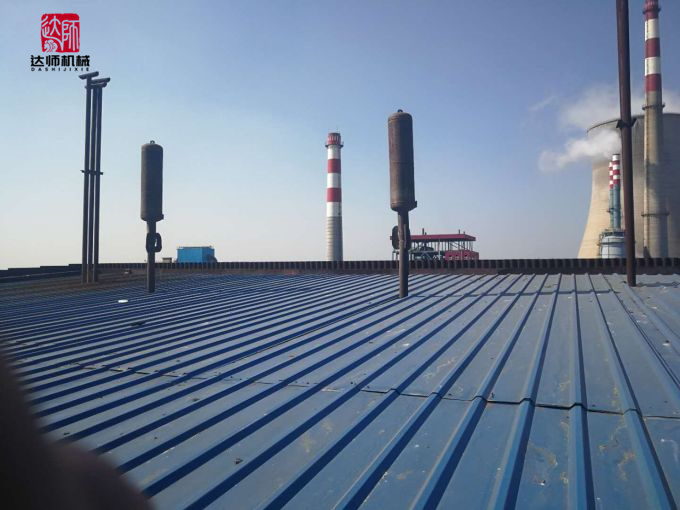

①排汽消音器應垂直于廠房頂安裝，用型鋼支架將消音器座架與廠房相固定。
②為增加廠房頂高空的抗風能力， 排汽消音器體采用支撐式支座，為此， 排汽消音器前的排氣管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水盤，則膨脹彎管要免裝。
③排汽消音器體底部均設計有疏水管或疏水孔，應檢查孔口應暢通。
④排汽管穿出廠房頂平臺的洞口，應有薄鋼板制作防雨罩一只。
⑤對安全門，原則上一只安全門配一只消音器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成一根總管與消音器相連通，但對排汽量較大的雙座式安全門，也可以安裝兩只消音器。
⑥對用于除氧器、射汽式抽氣器排汽等小排量的排汽消音器，外形設計成管式，安裝較為方便。安裝方式排汽消音器垂直地沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將消音器及管道架設其上，消音器排放口應對著屋頂方向。應注意該型消音器出廠時已制有固定支座，當采用滑動支架式安裝時，固定支座可以不用。

 《標準》規定了工業企業和固定設備廠界環境噪聲排放限值及其測量方法(見表1)      單位db(A)
